Шкаф силового управления (ШСУ)
Шкаф силового управления (ШСУ) предназначен для распределения, управления и защиты электрических цепей питания силового оборудования, а также для учёта потребления электроэнергии на промышленных объектах. Он обеспечивает электропитание и управление включением/отключением таких устройств, как насосы, электродвигатели, приводы арматуры, вентиляционные системы, освещение и нагревательные элементы.
Назначение и область применения
ШСУ применяется в трёхфазных сетях переменного тока напряжением 380 В, частотой 50 Гц и током до 600 А. Шкафы используются на объектах нефтегазовой, нефтехимической и других промышленных отраслей для управления насосными системами, двигателями различной мощности, приводами запорной и регулирующей арматуры, вентиляционными установками, освещением и электротехническими панелями. Кроме того, ШСУ может включать функции автоматического ввода резерва, частотного регулирования и интеграции в системы АСУ.
Конструктивные особенности
Металлический корпус напольного исполнения со степенью защиты до IP65 для эксплуатации в сложных условиях.

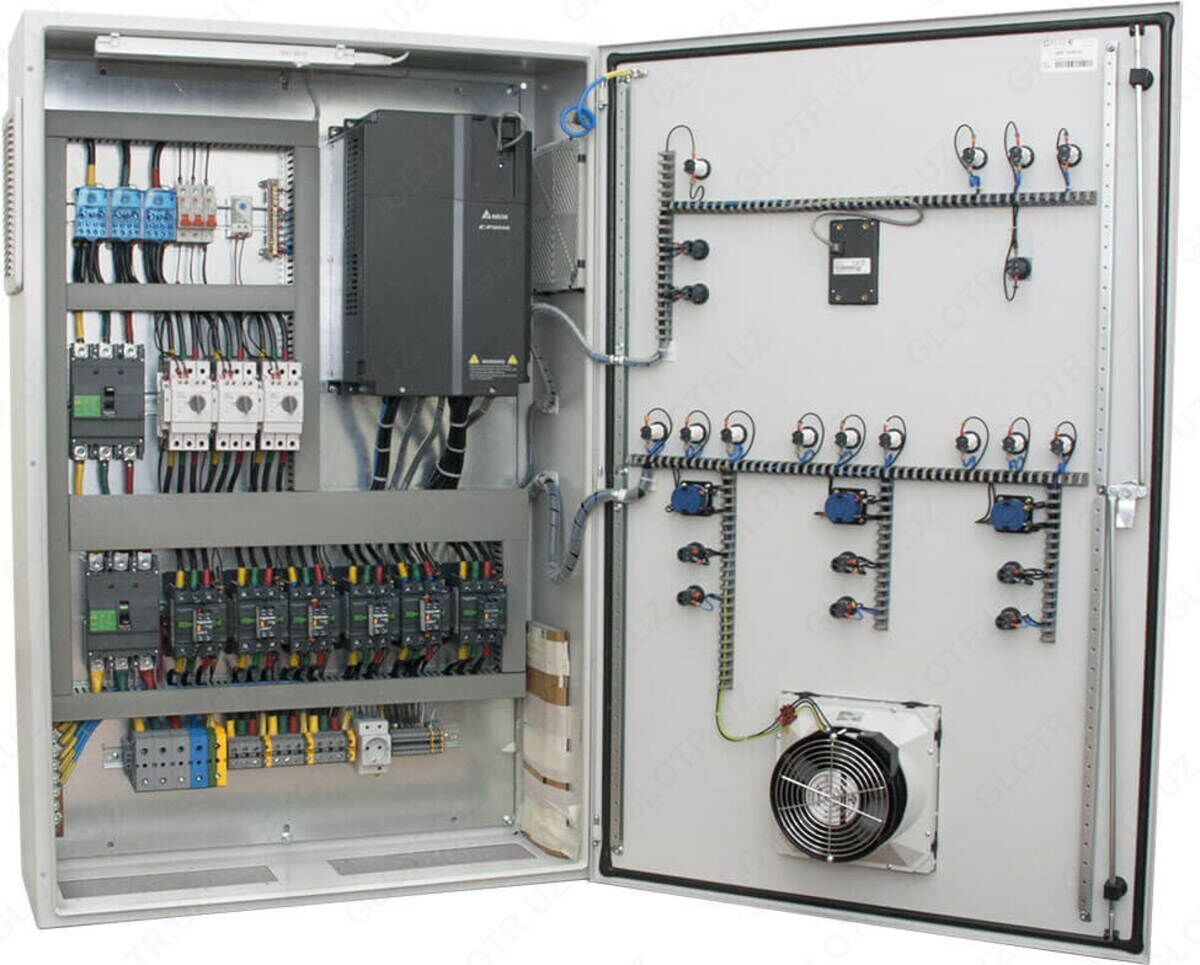

Внутри размещены автоматические выключатели, контакторы, частотные преобразователи, устройства защиты, клеммные соединения и приборы учёта электроэнергии.
На передней панели выведены индикаторы, переключатели и кнопки для местного управления, возможна установка панели оператора для отображения параметров работы.
Предусмотрено дистанционное управление и передача данных о параметрах тока, напряжения, аварийных событий в систему диспетчеризации.
Технические характеристики (диапазон возможных значений)
| Параметр | Значение (типовой диапазон) |
|---|---|
| Номинальное напряжение | 220/380 В, 3‑фазный переменный ток |
| Частота | 50 Гц |
| Номинальный ток | до 600 А |
| Максимальный коммутируемый ток КЗ | до 6,3 кА |
| Степень защиты корпуса | IP54–IP65 |
| Материал корпуса | сталь |
| Тип монтажа | напольный |
| Диапазон рабочих температур | зависит от климатического исполнения |
| Средний срок службы | не менее 10 лет |
Преимущества ШСУ
Централизованное управление и защита силовых цепей, снижающие риск аварий и простоев оборудования.
Возможность ручного локального и автоматического дистанционного управления технологическими процессами.
Гибкая комплектация под индивидуальные требования заказчика, включая частотное регулирование, плавный пуск двигателей и автоматический ввод резерва.
Интеграция в системы АСУ для передачи данных о режимах работы, параметрах сети и аварийных ситуациях.
Области применения
Промышленные и энергетические предприятия, объекты нефтегазовой и нефтехимической отраслей.
Административные, коммерческие и жилые здания с развитой инженерной инфраструктурой.
Системы электроснабжения, насосные и вентиляционные станции, где требуется надёжное управление силовым оборудованием.
