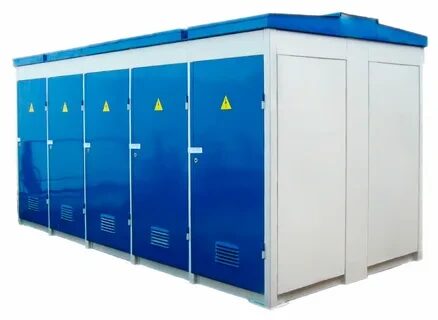

Комплектная трансформаторная подстанция городского типа

Комплектная трансформаторная подстанция городского типа КТПГ предназначена для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц в городских электрических сетях с напряжением 6(10) кВ на стороне ВН и 0,4 кВ на стороне НН. Подстанции выпускаются в тупиковом и проходном исполнении, могут комплектоваться одним или двумя силовыми трансформаторами мощностью от 100 до 1000 кВА.​

КТПГ размещаются в металлической кабине с вмонтированным силовым трансформатором, шкафами распределительного устройства высшего (РУВН) и низшего напряжения (РУНН), а также шкафом учёта электроэнергии. Высоковольтный ввод осуществляется кабельным способом, отходящие линии 0,4 кВ также выполняются кабелем, что обеспечивает безопасность эксплуатации в густонаселённых районах. Подстанции монтируются на фундамент и рассчитаны на работу в климатических условиях от -45 до +45°С (исполнение У1)​

Городские КТПГ широко применяются для электроснабжения жилых районов, объектов коммунального хозяйства, торгово-развлекательных центров, небольших промышленных предприятий и социальных объектов, обеспечивая надёжную и стабильную подачу электроэнергии конечным потребителям.
